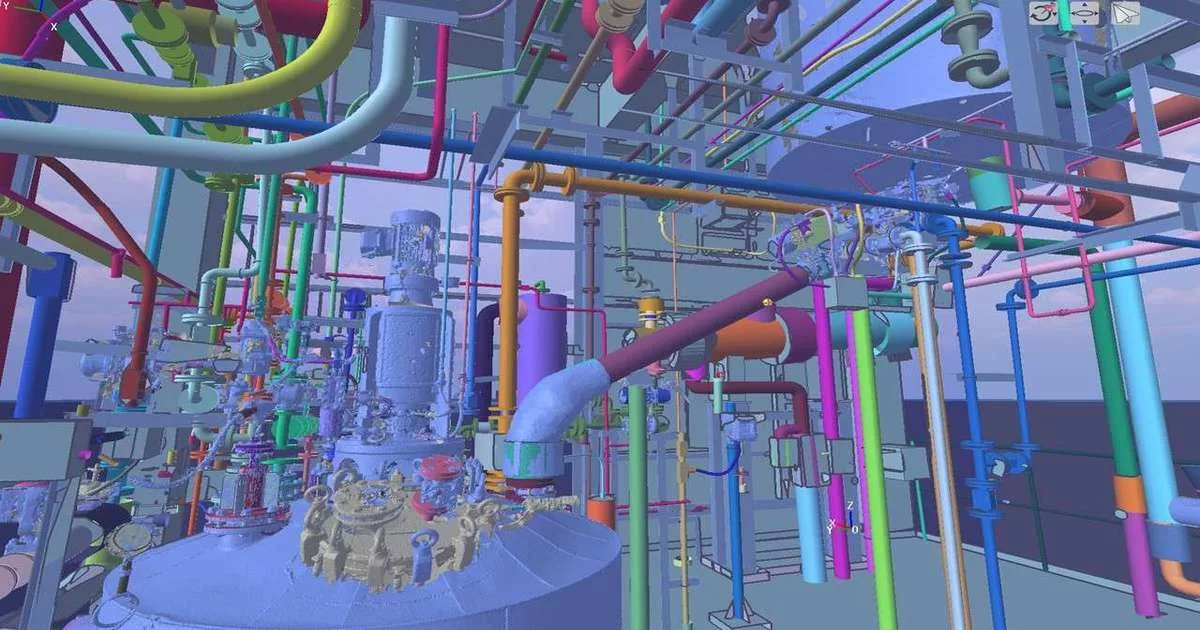

工場の3Dモデルを作成することは、建設前に全体像を把握できる大きな進歩です。しかし、手順を誤ると、モデルが不正確になり、現実性を欠き、施工時に大きな損失を招く可能性があります。ここでは、3D工場設計を行う際に避けるべき重要な注意点とよくあるミスをご紹介します。
パート1：工場の3Dモデル作成時の重要な注意点
1. 正確なデータ収集
測量や寸法測定での誤差は、モデルの不一致につながります。
現況図、地形データ、基礎の高さ、柱位置、排水システムを明確に把握しましょう。
可能であれば、3Dレーザースキャナーを使用して最も正確なデータを取得します。
2. 部門間での基準と手順の統一
建築、構造、設備（電気・給排水・換気）は通常、異なるチームが担当します。
命名規則、記号、モデルのスケール、単位、詳細度（LOD）を事前に統一してください。
これにより「ファイルがバラバラで整合性がない」という事態を防げます。
3. モデルの目的を明確化
モデルはプレゼン用ですか、それとも施工用ですか？
プレゼン用ならLOD 200～300程度で十分ですが、施工用ならLOD 400～500の高精度が必要です。
目的を正しく設定することで、時間とリソースを節約できます。
4. ソフトウェアとハードウェアの処理能力に注意
工場モデルは大規模で詳細が多いため、動作が重くなることがあります。
モデルをエリアや階層ごとに分割し、RAM32GB以上、専用GPU搭載のPCを使用しましょう。
ソフトの不具合に備えて、複数バージョンでファイルを保存してください。
5. ファイル名・フォルダ・レイヤーの整理
「新しいファイル」ではなく「構造_柱_A01」のように明確な命名規則を作成しましょう。
レイヤーを使って建築・構造・電気・給排水を区別します。
これにより、他の人がモデルを容易に引き継ぎ・編集できます。
パート2：3D工場モデル作成でよくあるミス
1. 2D図面と3Dモデルのデータ不一致
2D図面が未完成のまま3D化を始めると、寸法や柱位置のズレが発生します。
必ず最終版の2D図面を確認してからモデル化してください。
2. 干渉チェック（Clash Detection）をしない
ダクトや配管が梁や柱を貫通するミスは非常に多いです。
NavisworksやRevitのClash Testで施工図作成前に干渉を確認しましょう。
3. 不要な過剰ディテール
初心者はボルトや電線までモデル化しがちですが、これはファイルを重くします。
施工や技術調整に必要な要素に集中し、「美しく」ではなく「正しく」描きましょう。
4. 単位の管理を怠る
mm・cm・mの混同は、異なるソースからデータを取り込む際によくあるミスです。
DWGやIFCファイルを取り込む際、ソフト内で単位を統一してください。
5. 北方向と基準高さの設定ミス
光の方向や床高さを誤ると、パースや設備位置が不正確になります。
モデル作成時に北方向と基準高さ（datum）を設定しましょう。
6. バージョン管理をしない
単一ファイルのみ保存すると、データ消失や過去バージョンの追跡が困難です。
v1.0、v1.1、v2.0のようなバージョン管理やBIM 360、Dropboxなどのクラウドを活用しましょう。
7. モデルを工程・コストと連携しない
多くの企業は3Dモデルを「見るだけ」で終わらせていますが、4D（工程）・5D（コスト）に活用すべきです。
これにより、プロジェクト管理でモデルの価値を最大化できます。
実務経験からの教訓
「良い3Dモデルとは、最も美しいモデルではなく、現実的で整合性があり、施工可能なモデルです。」
まとめ
工場の3Dモデルを作成する際は、
- データを丁寧に準備する
- 手順を正しく守る
- 干渉チェックを行う
そして最も重要なのは「施工効率」を第一に考えることです。
初期段階で正しく投資することで、施工ミスを20～30％削減し、コストを節約し、工期を大幅に短縮できます。
