バラシ図（部品図）を作成した後、納品前に自分でチェックすることは、ミスを防ぎ品質を高める最重要ステップです。ここでは、IDEAの製図エンジニアチームが実際に使っている品質チェックリストを紹介します。これを習慣化すれば、クライアントの信頼度も確実にアップします。
1. チェック用マークのルール
| 色・ツール | 意味 |
|---|---|
| 🟡 蛍光ペン（黄） | 正しい部分をマーキング |
| 🔴 赤ペン | ミスや修正が必要な箇所 |
| 🔵 青蛍光ペン | 修正済みの箇所を明示 |
➡ 色分けを徹底することで、見落としを防止し、チーム内での確認もスムーズに！
2. 表題欄のチェック
共通項目：
-
正しいテンプレートを使用しているか？
-
顧客指定のフォーマットになっているか？
-
過去案件のコピーなら情報を更新したか？
内容チェック：
-
設計者・描図者・検図者の名前と日付は一致しているか？
-
日付フォーマットは指定通り（納期基準 or 指示日）か？
-
Unit名、コード、案件番号を正しく入力したか？
3. 図面番号・部品情報の確認
-
図面番号・部品名が正確か？
-
材質（Material）は指示通りか？
-
数量・比率（Scale）は正しいか？
-
誤記・省略はないか？
4. 形状と投影図の関係を確認
2Dからバラシの場合 → 抽出した外形・寸法を再確認。
3Dから2Dへ展開した場合 → 投影面と寸法の整合性を確認。
✔ 外形形状にズレがないか？
✔ 干渉部はないか？
✔ 穴の位置・数量は正しいか？
投影図のチェックポイント
-
JIS標準の配置順序を守っているか？
-
投影がずれていないか？
-
断面図・詳細図が必要な箇所に追加されているか？
5. CADレイヤーの管理
-
顧客指定のレイヤー構成になっているか？
-

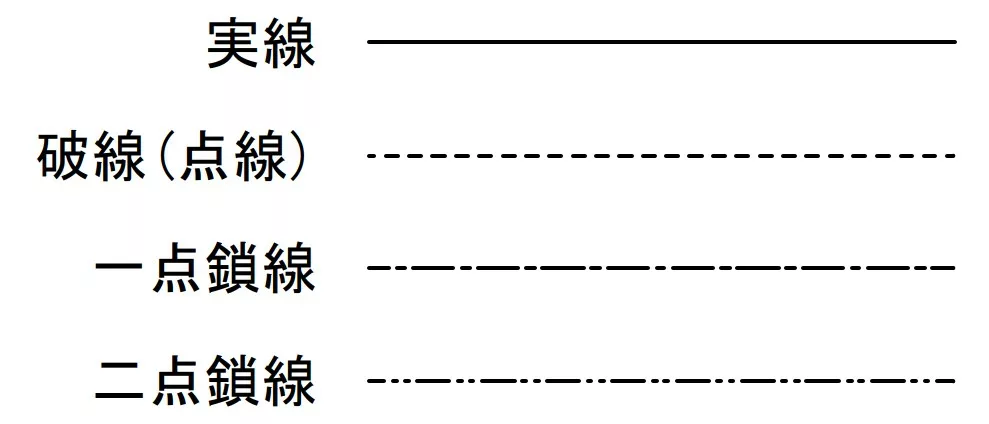

線種（実線・破線・隠線・中心線）の誤用はないか？
-
文字レイヤーが分離されているか？
6. 寸法チェック（最重要項目）
外形寸法
-
長さ×幅×高さ（または径×長さ）を全て入力済み？
-
主要3寸法をマーキング済み？
加工寸法
-
段差・溝・面取り（Chamfer）を正しく表記？
-
数値と記号の整合性OK？
穴寸法
-
位置決め寸法は全て入っているか？
-
穴径・数量が一致しているか？
溶接部
-
溶接前Bodyの寸法が明記されているか？
-
溶接記号が正しく表現されているか？
7. 表面粗さ・表面処理・熱処理
表面粗さ（Surface Roughness）
-
標準記号・方向の誤りなし？
-
Mirror処理で文字が反転していない？
処理条件
-
材質に適した熱処理・メッキ指示になっている？
-
硬度（HRC/HV）を確認済み？
8. 注記・文字体裁の確認
-
必要な注記（溶接・曲げ・注意事項）は全て記載？
-
注記の位置は視認性が高い？
-
フォントと文字サイズは統一？
-
図面全体のレイアウトはバランスが取れている？
まとめ
バラシ図のセルフチェックは、単なる確認作業ではありません。それは品質を“自分の手で保証する”技術者の責任と誇りです。
小さなミスを早期発見できれば、後工程での手戻りを防ぎ、顧客からの信頼にもつながります。
「一度で正しく仕上げる」 ― それがプロフェッショナルの第一歩です。
