誰もが日本の機械図面を深く理解し、正しく読むことができるわけではありません。 では、どのように図面を正しく読むのですか？ 以下の記事で日本の機械図面の読み方を一緒に学びましょう。
JIS規格とは何ですか？

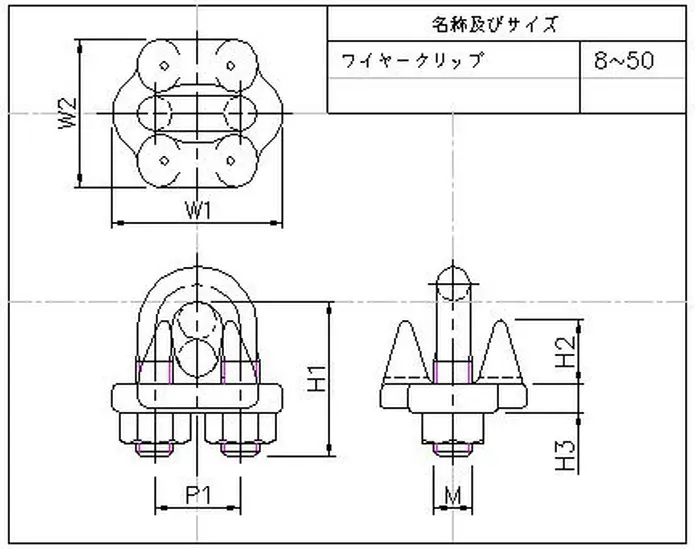

JIS規格（英語：日本工業規格）は、この国の産業活動で使用されている日本の工業規格です。

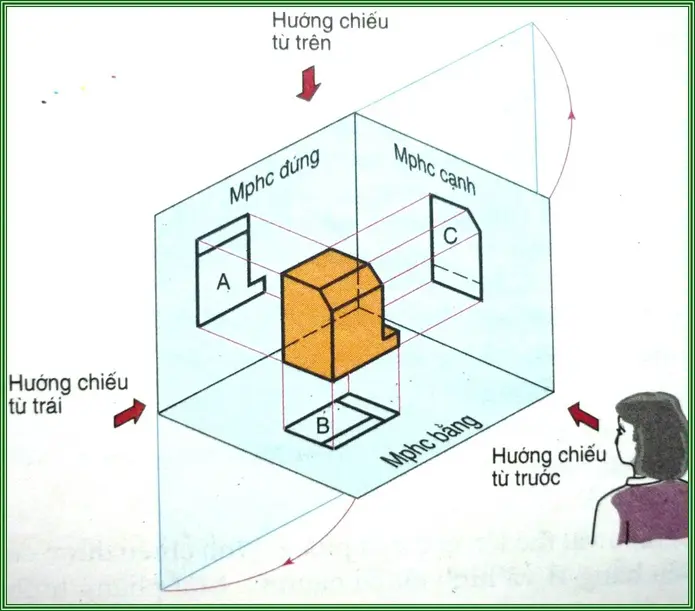

ベトナムの図面とは異なり、日本の図面は端から垂直への投影レイアウトを持ち、JIS規格である第3角度投影法（図）に従って使用されます。 また、処理内容が複雑で処理要件が明確に示されている場合は、切断図を使用して図面を抽出します。
日本の機械図面（JIS）の読み方
JIS規格に準拠したプロジェクションのレイアウトと作成方法を理解するには、以下をお読みください。

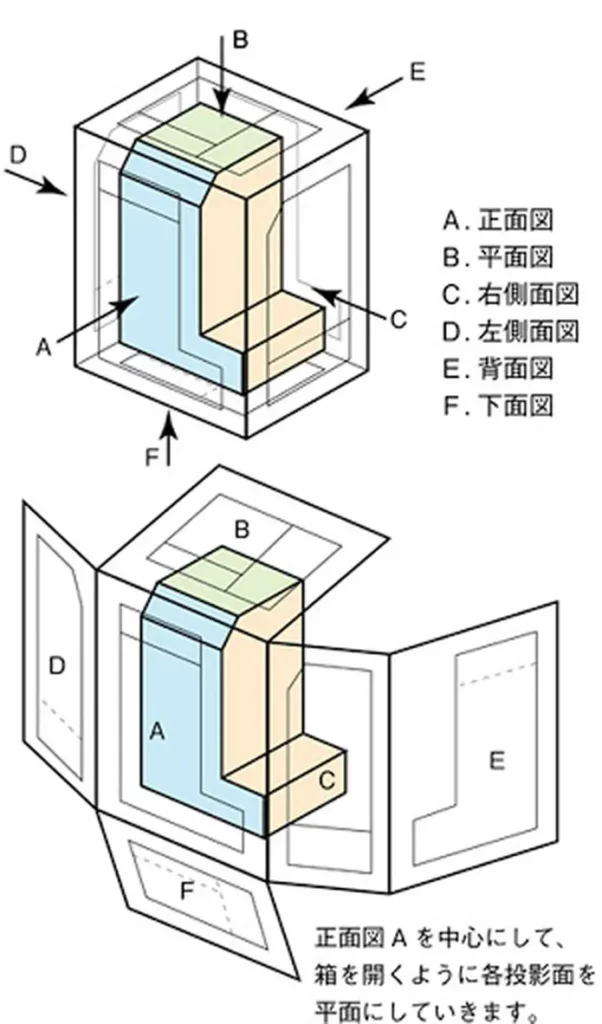

図にシンボル平面がある長方形のボックスがあるとします。
- 外から見ると、オブジェクトが平面を通過し、対応する線（表示または非表示）とともに長方形のボックスの面を示しています。

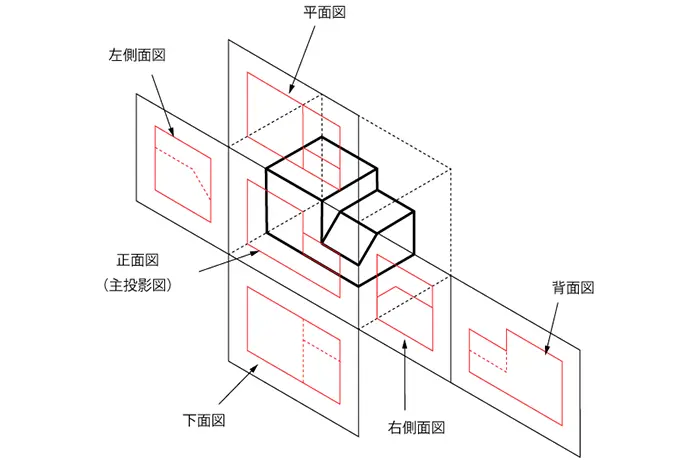

- ボックスの平面（以下に表示）を開くと、それぞれの面に対応するオブジェクトの投影が表示されます。
- 同じ平面上に広がるボックスの平面は、オブジェクトの投影平面になります。
その結果、各オブジェクトには6つの対応する平面がありますが、通常は3つの面だけで十分です。単純な場合は2つの投影ですが、複雑な場合は、最大6つの面を投影し、すべてのオブジェクトを表示するために画像を切り取って抽出する必要があります。その中で、プロジェクションは常にオブジェクト全体を見ることができるメインビューを持っています。
明るいオブジェクトの2Dモデルから投影を描画します
上記の基準を適用することに加えて、正確かつ迅速に描画できるようにオブジェクトを想像する方法も知っている必要があります。
オブジェクトから、次の2D投影を描画します。
上記のように、対応する投影を描画して配置します。
描画するときは、オブジェクトを最も明確かつ簡単に視覚化できる面を描画する必要があります。 同時に、オブジェクトを視覚化するのに十分なだけ、破線の方向と投影の数を制限します。
2Dモデルの投影から実際のオブジェクトを構築する
2Dビューから実際のボディを構築するには、技術者は上の画像を表示するルールを習得する必要があります。
2D図面からオブジェクトの作成まで、3Dオブジェクトを視覚化する必要があります。 これは、設計図を読むことの究極の目標です。

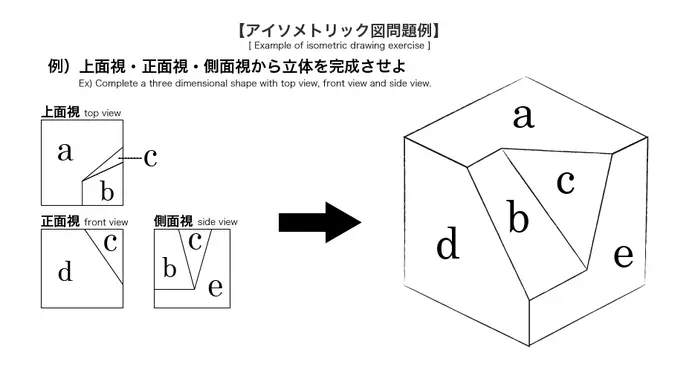

2D投影から、次のようにオブジェクトを作成します。
編集を開始するときは、画像がオブジェクトを使用するように、投影からオブジェクトをスケッチする必要があります。 次に、残りの形状に基づいて次のオブジェクトを作成し、ブロックをカットまたは追加できます。
